Pneumatinis svirties vožtuvas

Produkto pristatymas

  Antgalio tipo drugelio vožtuvas gali būti varomas rankine, sliekine pavara ir pneumatine; prijungimo būdą galima pasirinkti iš flanšo arba plokštelės; Slėgio diapazonas yra PN0.1-10Mpa, vardinis skersmuo yra DN40–800 mm, o medžiaga gali būti liejamasis plienas arba nerūdijantis plienas.Dėl plataus naudojamų vožtuvų asortimento tas pats vožtuvas turi skirtingą derinimą įvairiomis progomis ir darbo sąlygomis.

Vaflinio antgalio drugelio vožtuvo diskas montuojamas vamzdyno skersmens kryptimi.Drugelinio vožtuvo korpuso cilindriniame kanale disko formos drugelio plokštė sukasi aplink ašį, o sukimosi kampas yra nuo 0 laipsnio iki 90 laipsnių. Kai jis pasisuka 90 laipsnių kampu, vožtuvas yra visiškai atidarytas.

 Vaflinio tipo peteliškinis vožtuvas skirtas vožtuvui sujungti tarp dviejų dujotiekio flanšų su smeigtukais. Jo struktūra paprasta, mažo dydžio ir lengvas, susideda tik iš kelių dalių.



Taikymo sritis

Drugeliniai vožtuvai yra plačiai naudojami ne tik bendrose pramonės šakose, tokiose kaip naftos, dujų, chemijos ir vandens valymo, bet ir šiluminių elektrinių aušinimo vandens sistemose.

Jis naudojamas dujotiekiams sieros rūgšties pramonėje: ventiliatoriaus įleidimo ir išleidimo angos prieš krosnį, relinio ventiliatoriaus įleidimo ir išleidimo angos, elektrinio aprasotojo serijos ir jungiamųjų vožtuvų, S02 įleidimo ir išleidimo angos. pagrindinis pūtiklis, keitiklio reguliavimas, pirminio šildytuvo įvadas ir išėjimas ir kt. bei atjungiamųjų dujų naudojimas.

Jis naudojamas sieros rūgšties deginimo, konversijos ir sauso siurbimo sekcijose. Tai yra pageidaujamas sieros rūgšties gamyklų vožtuvų prekės ženklas. Dauguma vartotojų mano, kad: geras sandarinimo efektyvumas, lengvas veikimas, antrinė korozija, atsparumas aukštai temperatūrai, patogus valdymas, lankstūs, saugūs ir patikimi peteliški vožtuvai buvo plačiai naudojami.

Peteliškės vožtuvas taip pat plačiai naudojamas: SO2, garuose, ore, dujose, amoniake, CO2 dujose, aliejuje, vandenyje, sūryme, šarme, jūros vandenyje, azoto rūgštyje, druskos rūgštyje chemijos, naftos chemijos, lydymo, farmacijos, maisto ir kt. Sieros rūgšties, fosforo rūgšties ir kitų terpių vamzdynai naudojami kaip reguliavimo ir uždarymo įtaisai.


Struktūrinės savybės:
① Unikali trijų krypčių ekscentriškumo konstrukcija užtikrina be trinties perdavimą tarp sandarinimo paviršių ir prailgina vožtuvo tarnavimo laiką.
②Elastingas sandariklis sukuriamas sukimo momentu.
③ Išradingas pleišto formos dizainas leidžia vožtuvui atlikti automatinę uždarymo ir užveržimo funkciją, o sandarinimo paviršiai turi kompensaciją ir nulinį nuotėkį.
④ Mažas dydis, lengvas svoris, lengvas valdymas ir lengvas montavimas.
⑤ Pagal vartotojo reikalavimus pneumatinius ir elektrinius įrenginius galima sukonfigūruoti taip, kad atitiktų nuotolinio valdymo ir programų valdymo poreikius.

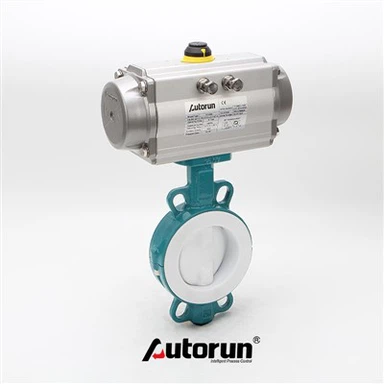

⑥ Atsarginių dalių medžiaga gali būti naudojama įvairioms terpėms, o pamušalas gali būti antikorozinis (pamušalas F46, GXPP, PO ir kt.).

Palyginamas plokštinio drugelio vožtuvo ir sklendės veikimas. Palyginti su įprastu sklendės vožtuvu ir vartų vožtuvu, kurių vardinis slėgis ir vardinis skersmuo yra toks pat, sklendės sandarumas yra geresnis nei peteliško vožtuvo.
Vartų vožtuvas yra didelis ir užima daug vietos.
Drugeliniai vožtuvai yra mažo dydžio ir užima mažai vietos.
Atliekant konkretų pasirinkimą, taip pat reikia atsižvelgti į terpės temperatūrą, vožtuvo sandarumą ir sandarumą.
Specifikacijose numatyta naudoti droselinius vožtuvus, kurių vardinis skersmuo didesnis nei 50.
Didelio našumo rankinis plokštinis peteliškis vožtuvas turi dvigubą ekscentriką ir specialią nuožulnią kūgio elipsinę sandarinimo struktūrą.Tai pašalina trūkumą, kad tradicinio ekscentrinio peteliško vožtuvo sandarinimo paviršius atsidarymo ir uždarymo momentu tebėra slydimo kontakto trintis 0 laipsnis ~10 laipsnių . geras tikslas.

Standartinė specifikacija:
Projektavimo ir gamybos standartas: GB/T 12238-2008, ANSI B16.34, API609, MSS SP-68, JIS B2032, JIS B2064
Konstrukcijos ilgio standartas: GB/T 12221-2005, API609, JIS B2002
jungiamojo flanšo standartas: GB/T 9113, JB79, SH3406, HG20592, ASME B16.5, ASME B16.47, API605, JIS B2212
Slėgio ir temperatūros klasė: GB/T 12224-2005
Bandymo ir tikrinimo standartas: GB/T 13927-2008, API598, JIS B2003
