Pneumatinė pavara

Jūsų pirmaujantis elektrinių pavarų gamintojas ir tiekėjas Kinijoje!
1. Profesionali komanda

Turime ne tik jauną ir aistringą pardavimų komandą, kuri gali jus aptarnauti 24 valandas per parą, 7 dienas per savaitę, bet ir patyrusią techninę komandą, kuri padės išspręsti bet kokius techninius vožtuvų automatizavimo sprendimų iššūkius.

2. Pažangi įranga

Turime didelio tikslumo CNC apdirbimo centrą ir 6 produktų liniją, užtikrinančią gaminių kokybės stabilumą ir patikimumą.

3. Turtinga patirtis

Mūsų dirbtuvės yra efektyvi ir gerai organizuota darbo vieta, aprūpinta modernia įranga ir kvalifikuotais technikais. Siekiant užtikrinti sklandų gamybos procesą, atliekama reguliari įrangos priežiūra ir priežiūra.

4. CE/SIL/ATEX/EAC sertifikuoti produktai

Puikią gaminių kokybę užtikriname griežta kokybės kontrolė, aukštos kokybės medžiagas ir gamybos procesus, taip pat orientuodamiesi į klientų reikalavimus.

Namuose 123 Paskutinis puslapis 1/3
1. Kas yra pneumatinė pavara?

Pneumatinė pavara yra įtaisas, kuris suslėgtą orą ar dujas paverčia mechaniniu judesiu. Šiuo judesiu galima reguliuoti vieną ar daugiau galutinių valdymo elementų. Pneumatinės pavaros taip pat žinomos kaip pneumatiniai cilindrai, oro cilindrai ir oro pavaros.

2.Kaip veikia pneumatinė pavara?

Pneumatinės pavaros priklauso nuo tam tikros formos suslėgtų dujų arba suslėgto oro, patenkančio į kamerą, kurioje susidaro slėgis. Kai tai viršija reikiamus slėgio lygius, priešingai nei atmosferos slėgis kameros išorėje, sukuriamas kontroliuojamas kinetinis stūmoklio arba krumpliaračio judėjimas, kuris gali būti nukreiptas tiesiu arba apskritu mechaniniu judesiu.



Pneumatinių pavarų tipai



Vieno veikimo cilindras

Vieno veikimo cilindrai turi vieną angą, leidžiančią orui tekėti į cilindrą. Slėgis didėja ir stumia stūmoklį pirmyn arba atgal, priklausomai nuo to, ar jis yra stūmimo ar traukimo tipo. Didelė spyruoklė grąžina stūmoklį į pradinę padėtį, paruošdama jį kitam slėgio sprogimui. Spyruoklė yra cilindro viduje arba išorėje.

Dvigubo veikimo cilindras

Dvigubo veikimo cilindrai veikia be spyruoklės ir turi du prievadus, po vieną abiejuose stūmoklio galuose. Pirmą kartą paspaudus stūmoklį, stūmoklis stumiamas į priekį, o tai yra dviejų modelių proceso žingsnis. Tada antrasis slėgio pliūpsnis kitoje cilindro pusėje stumia stūmoklį atgal į vietą. Prietaisas taiko spaudimą pirmyn ir atgal, kad sukurtų sklandų linijinį judesį.

Sujungimo strypo pavara

Sujungimo strypo pavaros yra labiausiai paplitusi pneumatikos pramonėje vykdomų pavarų konstrukcija ir yra plačiai naudojama didelės apkrovos ir aukštos temperatūros pramoninės automatikos srityse. Jie turi kvadratinius arba stačiakampius galinius dangtelius, kurie pritvirtinami prie cilindro srieginiais strypais ir veržlėmis, yra su statiniais sandarikliais, apsaugančiais nuo oro nutekėjimo, ir yra standartinių, kompaktiškų ir lengvų variantų. Juos taip pat galima įsigyti su profiliniais statramsčiais, kuriuose yra paslėpti sujungimo strypai, kurie leidžia tiesiogiai montuoti po žeme montuojamus jungiklius ir pasižymi švaresne išvaizda, o apvalūs statiniai su atidengtais traukliais yra įvairių konfigūracijų ir tvirtinimo variantų. gali būti lengvai pritaikytas sudėtingiems įjungimo iššūkiams išspręsti.

Suvirinta pavara

Suvirintos pavaros yra lengvesnės ir kompaktiškesnės nei standartinės sujungimo strypo konfigūracijos, todėl plačiai naudojamos lengvesnės ir mažesnės jėgos srityse, įskaitant mobiliąją įrangą. Vietoj skersinių strypų šiose pneumatinėse pavarose yra cilindrai, suvirinti tiesiai prie galinių dangtelių, ir prie cilindro privirinti jungtys. Jų priekinės strypo riebokšliai paprastai yra įsukami arba įsriegiami į cilindro cilindrą, kad būtų galima nuimti stūmoklio koto mazgą ir strypo sandariklius, kad būtų galima atlikti techninę priežiūrą, be to, jie paprastai būna su fiksuotomis arba buferinėmis pagalvėlėmis, nors kai kuriuose modeliuose yra reguliuojami amortizavimo patobulinimai.







Electric Actuator for Butterfly Valve




Kompaktiška pavara

Kompaktiškos pavaros yra skirtos naudoti, kur jos yra itin brangios, ir yra įvairių variantų

Spaustuvo pavara

Apkabos pavaros naudojamos ruošinio laikymui darbo metu. Jie sujungia standartinę pneumatinę pavarą su spaustuku ir perjungimo mechanizmu ir dažnai yra suprojektuoti taip, kad būtų tvirtai atsparūs suvirinimo taškams, kad būtų užtikrintas ilgaamžiškumas.

Vožtuvo pavara

Vožtuvų pavaros sukuria linijinį arba sukamąjį judesį vožtuvams atidaryti ir uždaryti. Šios pneumatinės pavaros yra suderinamos su įvairiais vožtuvais, įskaitant rutulinius ir drugelius.

Sukamoji pavara

Sukamosios pavaros sukuria grįžtamąjį kampinį arba sukimosi judesį, kuris įgalina svyruojantį stūmoklio judesį tam tikru kampu. Šios pneumatinės pavaros galimos su krumpliaračiu, sukamaisiais mentėmis ir sraigtiniais variantais, pasižymi paprastomis, patvariomis konstrukcijomis, kurios sumažina priežiūros poreikius ir paprastai sukuria palyginti didelę jėgą (sukimo momentą) atsižvelgiant į jų dydį. Rotacinės mentelės pavaros yra mažos, autonominės, dvigubo veikimo pavaros, kurios užima mažiau vietos nei krumpliaračio pavaros, bet užtikrina mažesnį sukimo momentą. Krumpliastiebiai pavaros suteikia didesnį sukimo momentą, tačiau tam, kad būtų pasiekti tam tikri kampiniai judesiai, gali prireikti didesnio ploto.



Pneumatinių cilindrų pritaikymas

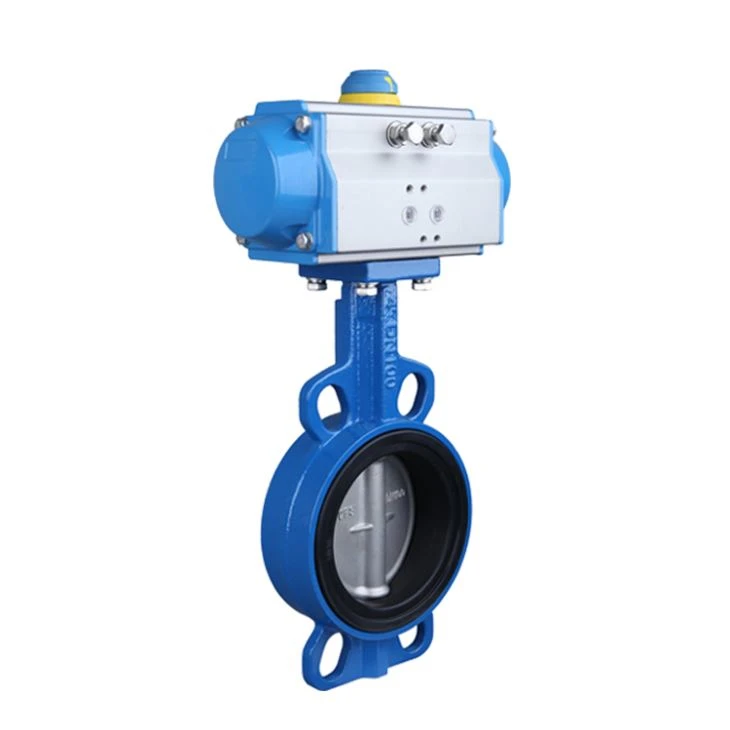

Pneumatic Wafer Butterfly Valve

Automobilio variklis

Pneumatinės pavaros naudojamos įvairiose automobilių srityse, įskaitant variklio valdymą, transmisijos valdymą ir stabdžių sistemas. Pneumatinės pavaros turi daug pranašumų, palyginti su hidraulinėmis ir elektrinėmis pavaromis, įskaitant didesnį galios tankį, mažesnį svorį ir tikslesnį valdymą.

Pneumatic Wafer Butterfly Valve

Medžiagų tvarkymas

Pneumatinės pavaros plačiai naudojamos medžiagų tvarkymo srityse. Jie puikiai tinka šioms reikmėms, nes gali užtikrinti didelę jėgą ir palyginti mažą plotą. Be to, pneumatinės pavaros dažnai naudojamos tais atvejais, kai reikalingas tikslus valdymas, pvz., atliekant rinkimo ir padėties operacijas.

Pneumatic Wafer Butterfly Valve

Maisto ir gėrimų gamyba

Pneumatinės pavaros plačiai naudojamos maisto ir gėrimų gamybos pramonėje dėl savo universalumo, patikimumo ir ekonomiškumo. Jie dažniausiai naudojami konvejerio sistemose, skirtose produktams perkelti iš vieno gamybos etapo į kitą, taip pat pakavimo ir ženklinimo mašinose.

Electric Modulating Valve Actuator

Robotų programos

Robotų programos naudoja pavaras, kad sukurtų ratų, spaustuvų ir roboto priedų judesius. Griebtuvai siūlo kampinį judėjimą, todėl jie idealiai tinka robotų rankoms. Pneumatinių pavarų ir robotų rankų dvilypumas dažnai pastebimas daugelyje gamybos programų ir siūlo platų lankstumą ir saugumą.

Electric Modulating Valve Actuator

Suspaudimas ir štampavimas

Pneumatinės pavaros naudojamos suspaudimo ir štampavimo reikmėms, kad valdytų žandikaulius, laikančius gaminius arba ženklinant objektą. Pneumatinės pavaros siūlo didelį valdymą, kuris yra būtinas fiksuojant ir štampuojant.

Electric Modulating Valve Actuator

Pavojingos programos

Pneumatinės pavaros dažnai naudojamos vožtuvams atidaryti ir uždaryti, taip kontroliuojant skysčių, pvz., cheminių medžiagų, srautą. (Dėl šios priežasties pneumatinės pavaros taip pat gali būti naudojamos gamyboje, kai reikia kontroliuoti skysčių srautą.) Saugumas ir patikimumas yra vienas iš pneumatinių pavarų naudojimo pranašumų, todėl pavojingose ​​aplinkose, pvz., chemijos gamyklose, šios pavaros dažnai bus naudojamos dėl jų ilgaamžiškumo.





Pneumatinės pavaros veikimo aspektai

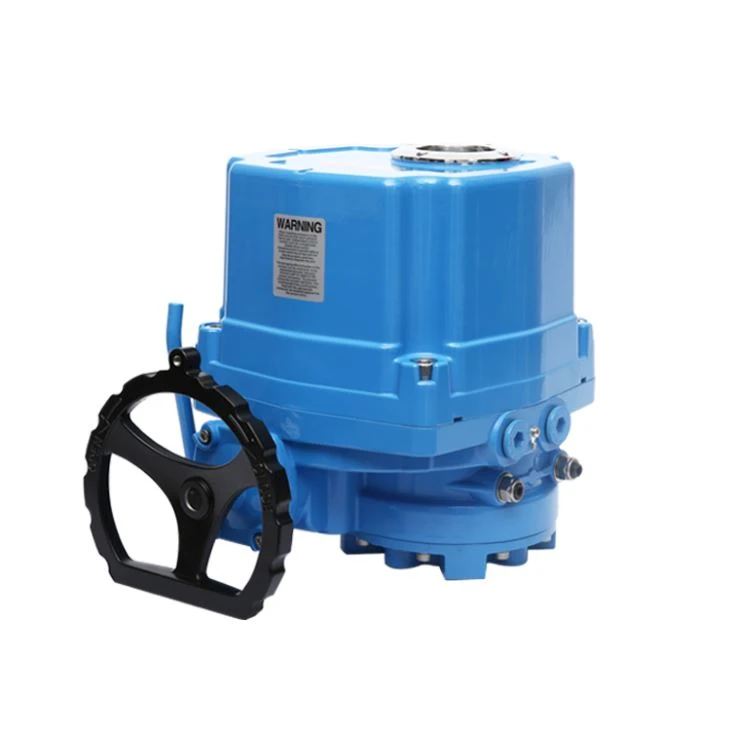

Electric Rotary Valve Actuator

Jėgos faktorius

Jėgos koeficientas yra tiesiog cilindro stūmoklio plotas. Jėgos koeficientas, padaugintas iš oro slėgio, lygus cilindro sukuriamai jėgai.
Electric Part Turn Actuator

Greitis

Didesniam greičiui reikia didesnės jėgos atsargos, kad būtų galima įveikti padidėjusius sistemos slėgio nuostolius.
Electric Rotary Actuator 90 Degrees

Sekos nustatymas

Pridėjus jutiklius galima sutrumpinti ciklo laiką, pašalinant laiko vėlavimus.
Electric Rotary Actuator Small

Kiti komponentai

Galimą slėgį cilindre gali paveikti sistemos kompresorius, filtrai, reguliatoriai, valdymo vožtuvai ir visi jungiamieji vamzdynai. Tinkamas šių komponentų dydis padeda užtikrinti geriausią cilindro veikimą.
Mūsų sertifikatas



201903131647139906681
CE EX vožtuvo pavarai
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 vožtuvo pavarai 01




Mūsų gamykla
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Galutinis pneumatinės pavaros vadovas

Kl .: kokia yra pneumatinės vožtuvo pavaros paskirtis?

A: Pneumatinės pavaros yra skirtos valdyti stūmoklį uždarame cilindre. Slėgis iš išorinio oro ar dujų šaltinio maitina pavarą, perkeldamas cilindrą, kad būtų visiškai atidarytas arba uždarytas vožtuvas arba iš dalies moduliuojamas jo atidarymo / uždarymo judėjimas.

Kl .: Kuo skiriasi elektrinė pavara ir pneumatinė pavara?

A: Pavyzdžiui, pneumatinės pavaros gali užtikrinti didesnį greitį, tačiau elektrinės linijinės pavaros užtikrina tiksliausią valdymą, nes oro ir skysčio slėgį valdyti sunkiau nei elektros.

K: Kur naudojamos pneumatinės pavaros?

A: Pneumatinės pavaros turi daugybę pritaikymų. Vienas iš labiausiai paplitusių ir populiariausių naudojimo būdų yra stūmokliai ir uždegimo kameros benzinu varomose transporto priemonėse. Jie naudoja oro ir benzino uždegimą, kad sukurtų slėgio jėgą, kuri galiausiai judina stūmoklį ir paverčia energiją į automobilio alkūninį veleną.

Kl .: Kaip valdote pneumatinę pavarą?

A: Jei norite valdyti pneumatinės pavaros greitį savo programoje, efektyviausias būdas yra naudoti greičio reguliavimo vožtuvą arba srauto reguliavimo vožtuvą, kad būtų galima keisti srauto kiekį iš pavaros išmetimo angos.

K: Koks yra labiausiai paplitęs pneumatinės pavaros tipas?

A: Pneumatiniai cilindrai yra labiausiai paplitęs pneumatinės pavaros tipas ir puikiai tinka naudoti medžiagų tvarkymo srityse. Pneumatinės pavaros plačiai naudojamos maisto ir gėrimų gamybos pramonėje dėl savo universalumo, patikimumo ir ekonomiškumo.

K: Kuri yra galingesnė pneumatinė pavara ar hidraulinė pavara?

A: Dėl slėgio pneumatinės sistemos veikia, pneumatinės pavaros yra žymiai mažiau galingos nei hidraulinės pavaros, tačiau jos yra prasmingos įvairioms reikmėms, įskaitant maisto gamybą, langų gamybą ir transporto priemonių gamybą.

Kl .: Kokie yra trys pneumatinių pavarų tipai?

A: Yra keletas pagrindinių pneumatinių pavarų tipų: spyruoklė / membrana, stūmoklis ir sukamoji mentė.

Klausimas: Ar pneumatinės pavaros garsiai skamba?

A: Paprastai dauguma pneumatinių pavarų skleidžia žemą arba vidutinį triukšmo lygį. Tačiau jie gali pasigirti gana garsiai, jei bus išjudintas vidinis mechaninis komponentas. Be to, pavaros kasdien dirba labai intensyviai, todėl jos dar labiau linkusios susidėvėti.

K: Ar pneumatinės pavaros veikia elektra?

A: Pneumatinės pavaros naudoja suslėgtą orą arba dujas kaip pagrindinį energijos šaltinį. Šioms pavaroms nereikia variklio, tačiau elektros energija yra būtina, kai jos suporuojamos su integruotu solenoidiniu vožtuvu, kuris paprastai vadinamas pilotiniu vožtuvu. Nuotolinį valdymą taip pat galima pasiekti naudojant oro tiekimo prievadą (-ius).

K: Kiek psi reikia pneumatinei pavarai, kad veiktų?

A: Praktiškiausios pneumatinės pavaros naudoja 40–120 psi (3–8 barų) oro slėgį. Paprastai jie yra pritaikyti 60–80 psi (4–6 barų) tiekimo slėgiui.

K: Ar pneumatinės pavaros greitos?

A: Taip. Jei turite programą, kurioje greitis yra svarbesnis už galią, galite apsvarstyti pneumatinę pavarą.

K: Koks slėgio diapazonas yra labiausiai paplitęs pneumatinėms pavaroms?

A: Bendras pneumatinio valdymo vožtuvo pavarų standartas yra nuo 3 iki 15 PSI. Sujungiant pneumatinę membraninę pavarą su slankiojančiu koto vožtuvu, reikia atlikti tik du mechaninius reguliavimus: koto jungtį ir spyruoklinį reguliatorių.

K: Kokia pneumatinė pavara paverčia suspausto oro srautą?

A: Pneumatinė valdymo vožtuvo pavara energiją (paprastai suslėgto oro pavidalu) paverčia mechaniniu judesiu. Judėjimas gali būti sukamasis arba linijinis, priklausomai nuo pavaros tipo.

Kl .: Kuo skiriasi pneumatinė pavara ir hidraulinė pavara?

A: Nors hidraulinės pavaros yra linkusios į nuotėkį, reikalauja didelių pradinių investicijų ir priežiūros, o darbo vieta užsiteršia ir sukelia nelaimingus atsitikimus, pneumatinės pavaros pasižymi ribotu stiprumu ir darbingumu bei trumpesniu gyvavimo ciklu.

K: Ar pneumatinės pavaros yra atsparios sprogimui?

A: Pneumatinės pavaros yra puikus pasirinkimas pavojingoje aplinkoje. Taip pat galime sumontuoti bet kokios įtampos sprogimui atsparų elektromagnetinį vožtuvą, todėl visa pakuotė yra atspari sprogimui.

Kl .: Kaip nustatote pneumatinės pavaros dydį?

A: Nustatydami pavaros dydį, pirmiausia atsižvelkite į vožtuvo sukimo momento reikalavimus. Tai apima: Pertraukimo momentas arba atidarymo sukimo momentas reiškia jėgą, reikalingą uždaro vožtuvo judėjimui pradėti. Darbinis sukimo momentas arba vidutinio eigos sukimo momentas yra jėga, reikalinga vožtuvo judėjimui tarp atviros ir uždarytos padėties palaikyti.

K: Ar tikslūs yra pneumatinės pavaros?

A: Nors žinoma, kad pneumatinės pavaros užtikrina didelę jėgą esant dideliam greičiui, joms dažnai trūksta tikslumo – bent jau lyginant su elektrinėmis pavaromis.

K: Kodėl hidraulika paprastai yra lėtesnė nei pneumatinės pavaros?

A: Vanduo ir hidraulinė alyva turi daug didesnį pasipriešinimą nei oras, o alyvos klampumas daro jį daug lėtesnį. Nors galiausiai jis sukurs didesnę jėgą ir išlaikys pastovų slėgį, jis nėra toks pat greitas kaip oro judėjimas ir gali užtrukti ilgiau, kol sistema pradės veikti.

K: Kaip apskaičiuojate pneumatinės pavaros greitį?

A: Kaip apskaičiuoti pneumatinio cilindro greitį? Pneumatinio cilindro greitis apskaičiuojamas V=28.8×Q/A, kur V yra pneumatinio cilindro greitis (in/s), Q yra tūrinis srautas (CFM), o A yra stūmoklis plotas (kvadratiniai coliai).

K: Koks yra pneumatinių pavarų apribojimas?

A: Pneumatinės pavaros turi būti pritaikytos konkrečiam darbui, kad būtų efektyvios. Tam reikalingi proporcingo dydžio vožtuvai, reguliatoriai ir kompresoriai, o tai padidina išlaidas ir sudėtingumą. Oras gali būti užterštas alyva arba tepalu, todėl gali prireikti prastovos ir priežiūros.

Esame žinomi kaip vieni profesionaliausių pneumatinių pavarų gamintojų ir tiekėjų Kinijoje, tiekiantys aukštos kokybės produktus už konkurencingą kainą. Prašome laisvai nusipirkti patvarią pneumatinę pavarą, esančią sandėlyje iš mūsų gamyklos. Dėl kainoraščio ir pasiūlymo susisiekite su mumis.
